欢迎光临郑赛官方网站! 加入收藏 | 网站地图 | 注册|登录 | 郑赛微博

郑赛管道

郑赛管道专注管道行业修复

非开挖修复技术,让城市更美好!

管道修复咨询

400-6606-713

热门关键词:

排水管道
首页 » 郑赛管道资讯中心 » 行业新闻 » 南方地区不同材料管道漏损原因及分析

南方地区不同材料管道漏损原因及分析

文章出处:责任编辑:查看手机网址
扫一扫!南方地区不同材料管道漏损原因及分析扫一扫!
人气:-发表时间:2017-02-03 17:50【

镀锌管道漏水

镀锌管口径小、管壁薄,镀锌防腐性能较差,在运输、安装等过程中,镀锌层易脱落;由于管线敷设环境较差,一般在在地下或暴露在空气中,有的甚至长时间浸泡在酸性或碱性污水里,同时自来水中的余氯具有氧化性,加快了管道腐蚀,使用3-5年的管体往往就腐蚀穿孔或丝口腐烂断裂。从近年来的漏损资料来看,镀锌管道漏水点数占所有漏点数的百分比普遍较高,这一数据也表明了镀锌管的防腐性能不强。

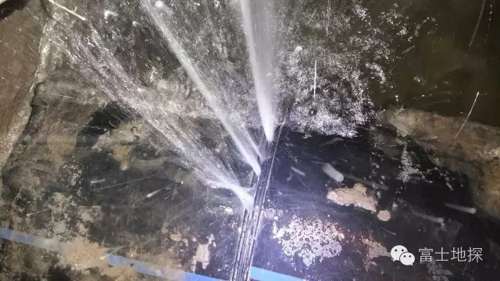

图一 DN80 镀锌管道漏水 2.8公斤水压 2.5-3吨 每小时漏量

灰口铸铁管道漏水

灰口铸铁管的构造是碳在铁中成片状存在,削弱了它的强度,造成应力集中,因而在使用过程中容易出现开裂现象,微细裂缝步扩张因而产生漏水。另外灰口铸铁管一般采用刚性接口,早期用麻筋石棉水泥打口,前者废止后改用膨胀水泥封口。刚性接口脆性大,当管道基础出现轻微下沉或荷载等外力影响时,接口易出现漏水,外力影响大时甚至出现管身断裂或管件爆裂。从管网漏水统计数据看,铸铁管清水占所有漏点数的百分之三十左右,大部分的铸铁管漏水是接口处承接头脱落或曝裂造或的。

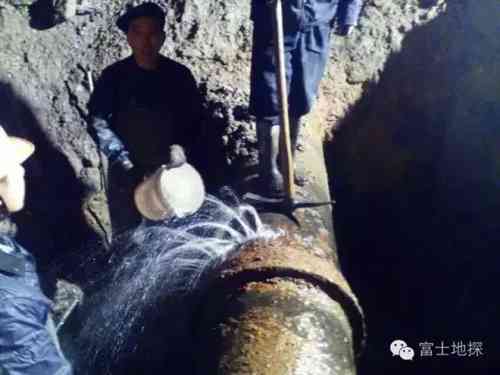

图二 DN150 铸铁管道漏水 裂缝30公分,水压2.5公斤,漏量每小时约在18方左右


水泥管道漏水

水泥管承压能力低,脆性大,抗冲击能力差,使用寿命短,一般都在20年以下。从漏水记录资料看水泥管漏水主要表现为:管体破裂、接头脱落、接口胶圈老化、水压过高被冲出与钢筋抗拉强度受损管身出现环向裂缝等。

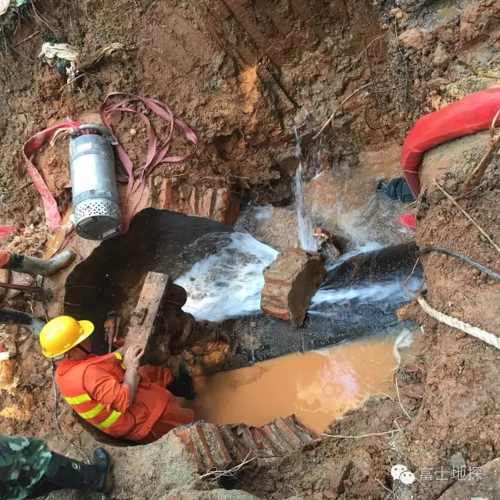

图三 DN800 水泥管道漏水,埋深1.2米,压力3.8公斤

钢管漏水

钢管耐压性好、强度大、韧性强,但易腐蚀,常在桥管,倒虹管等处使用,钢管有无缝钢管和焊接钢管,焊接钢管接口多采用直接焊接方式连接。从漏损统计资料来看,钢管漏水主要表现为焊接口锈蚀焊缝脱焊和管体腐蚀穿孔。

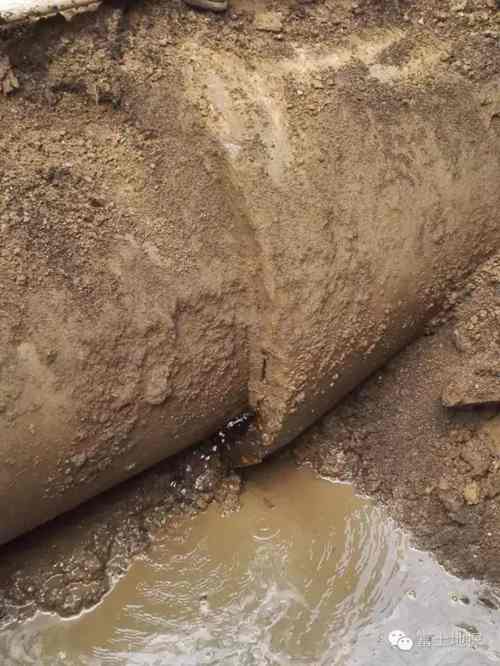

图四 DN600 钢管漏水 水压大概3.5公斤 漏量50方每小时 焊缝漏水

球墨铸铁管道漏水

球墨铸铁管具有运行安全可靠,破损率低,施工维修方便、快捷,防腐性能优异等优点,因此球墨铸铁管很少出现漏水的现象。该管材的漏点一般出现在承插口、胶圈这些管道的比较柔性连接处,其主要原因来自于安装时没有按照标准工艺要求施工。

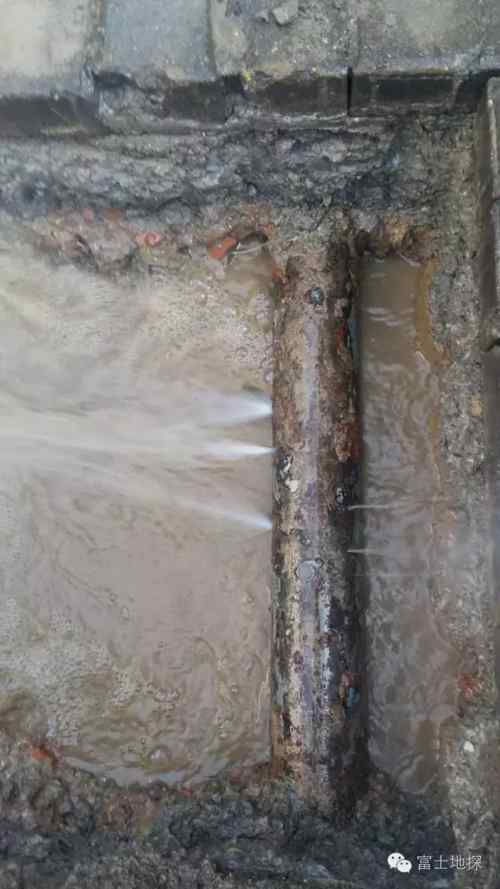

图五 DN500 球铁管道漏水 4公斤水压

PE管道漏水

PE管热熔接口,接口不平滑,材料杂质多,焊接降温,或者熔解不充分,接口焊接时问不够,都易产生漏点。

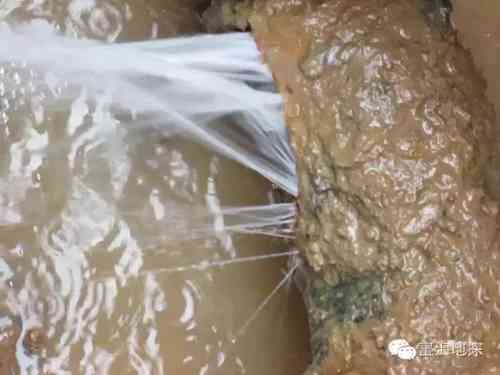

图六 DN630 PE管漏水 对接口漏水 热熔的温度或回填土不规范

案例

    南宁市供水管道出现漏水情况较多的管径主要集中在DN80以下管和DN100-200管道,约占总数的 80%, DN300-400管出现漏水的情况也相对较多,其他管径出现漏水的情况较少。漏水的形式主要集中在霉烂穿孔、管身断、裂和接口漏等,其中穿孔,霉烂穿孔约占修漏 总数的45%左右,管身断、裂约占修漏总数的30% 左右。

出现漏水情况较多的管 材主要集中在镀锌钢管和普通钢管。其中镀锌钢管出现漏损的次数约占总数的45%,普通钢管出现漏损的次数约占总数的30%。 此外,铸铁管、钢筋混凝土管、钢管每年漏损的次数相对较平均,而PE管的漏损次数随着近年来用量的增加有逐年增加的趋势。

DN80以下管出现漏水情况较多的管材是镀锌钢管,DN100~200管出现漏水 情况较多的管材是普通钢管、PE管;DN200以上管出现漏水情况较多的管材是铸铁管、普通钢管和钢筋混凝土管。DN80管出现漏水形式较多的是霉烂穿孔、管身断裂;DN100~200管出现漏水形式较多的是霉烂穿孔、管身断裂、接口漏;DN200以上管出现漏 水形式较多的是腐蚀穿孔、管身断裂和承口漏水等。


相关资讯

推荐产品
